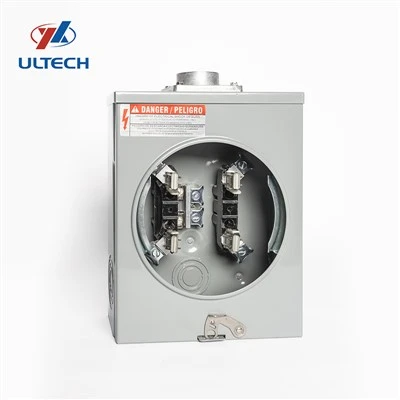

Základna zásuvky elektroměru je zařízení používané v elektrických instalacích k umístění elektroměru a poskytuje bezpečný a povětrnostním vlivům odolný přípojný bod pro přívodní vodiče. Obvykle se jedná o kovovou krabici s odklápěcím víkem, která se nachází na vnější straně budovy v blízkosti hlavního elektrického servisního vstupu.
Základna elektroměru je nezbytnou součástí elektrického systému, protože slouží jako bod spojení mezi elektrickým vedením energetické společnosti a elektroinstalací zákazníka. Elektroměr je instalován v patici elektroměru a měří množství elektřiny spotřebované zákazníkem.
Kvalita a certifikace
|
Model |
GTFP-125A/5J |
|
Referenční napětí |
600 Vac |
|
Referenční proud |
125A |
|
Elektroinstalační systém |
1-fázový, 2-vodičový/3-vodičový |
|
Horní otevírání |
1″ až 2″ pro volitelné |
|
Terminál |
5 terminálů |
|
Formulář |
1S, 2S |
|
Čelisti |
Robustní pocínovaná měděná čelist |
|
Konektor |
Ocel |
|
Izolátor |
Vysoká teplota, polykarbonát |
|
Příloha |
Konstrukce typu NEMA 3R s povrchovou úpravou elektrostaticky nanášeným epoxidovým vypalovaným šedým práškem |
|
Dimenze |
324,2 x 219 x 116,2 mm |
Rozměry obrysu
Výkonové parametry
Jmenovitý proud
125A, který zvládá většinu scénářů nízké až střední spotřeby energie. Stabilně přenáší odpovídající proud, zajišťuje přenos ustáleného proudu během provozu a zabraňuje bezpečnostním problémům a poruchám zařízení způsobeným přetížením.
Jmenovité napětí
Kompatibilní s více systémy běžného napětí, s maximálním výdržným napětím 600V. Dobře se přizpůsobuje různým napětím, normálně funguje v 120V/240V jednofázových napájecích systémech{4}}a dalších standardních napěťových prostředích a zajišťuje přesné měření energie a bezpečnou distribuci.
Specifikace zapojení
Podporuje velikosti vodičů od #14 do 2/0 AWG. Tato široká kompatibilita umožňuje použití vodičů různých tlouštěk, což uživatelům usnadňuje výběr správných vodičů na základě skutečných potřeb napájení a podmínek zapojení, zajišťuje dobré elektrické připojení a přenos s nízkým-odporem.
Frekvence
Podporuje standardní frekvenci 50/60 Hz, která odpovídá frekvenci elektrické sítě ve většině regionů. To zajišťuje stabilní provoz v běžných elektrických prostředích bez abnormalit způsobených nesouladem frekvence.
Designové prvky
Design se 4 svorkami:Jedinečná struktura s 5 svorkami poskytuje stabilnější a spolehlivější připojení měřiče. Čtyři kontaktní body jsou rovnoměrně rozmístěny, čímž se zvětšuje kontaktní plocha s měřidlem, účinně se snižuje přechodový odpor, minimalizuje se tvorba tepla, zlepšuje se účinnost přenosu energie a zajišťuje se přesné odečty měřiče.
Stupeň ochrany:Dosahuje ochrany NEMA 3R a účinně zabraňuje pronikání dešťové vody, prachu a cizích předmětů. Ať už se používá ve volném-prostředí vystaveném větru a dešti nebo v prašných průmyslových areálech, zajišťuje bezpečnost vnitřních elektrických součástí, zaručuje stabilní provoz zařízení a snižuje riziko poruch způsobených faktory prostředí.
Materiál pouzdra:Pouzdro je vyrobeno z 1,2-1,5 mm silné galvanizované oceli, potažené elektrostaticky stříkanými epoxidovými a polyesterovými pryskyřicemi, což mu dodává odolný světle šedý povrch. Tento materiál má nejen vynikající mechanickou pevnost, aby odolal určitým nárazům a vnějším silám, ale také nabízí dobrou odolnost proti korozi. I při dlouhodobém používání ve venkovním vlhkém, prašném nebo drsném prostředí účinně zabraňuje korozi a prodlužuje životnost produktu.
Pohodlí zapojení:Má dostatek prostoru pro kabely pro snadné zapojení. Vodiče lze v žlabu úhledně uspořádat, čímž se vyhnete zamotání, čímž se sníží obtížnost instalace a časové náklady. Mezitím jsou na bocích, zadní straně a spodní části k dispozici pohodlné vylamovací otvory. Uživatelé mohou snadno otevřít příslušné vylamovací otvory podle skutečného místa instalace a směru vedení pro flexibilní vedení. Kromě toho používá svorky -typu svorek – jednoduše umístěte vodič do určené polohy a utáhněte svorku pro bezpečné elektrické připojení, které lze snadno ovládat bez složitých nástrojů nebo profesionálních dovedností.
Oblasti použití
Měření elektřiny v domácnostech
Slouží jako připojovací zásuvka pro domácí elektroměry, přesně měří spotřebu elektřiny v domácnosti a poskytuje spolehlivý základ pro výpočet účtu za elektřinu. Jeho stabilní výkon a bezpečnostní design zajišťují normální provoz domácího napájecího systému a umožňují uživatelům používat elektřinu s jistotou.
Distribuce energie pro komerční budovy
Vhodné pro malé komerční prodejny, kanceláře a další prostory. Lze jej použít pro připojení elektroměrů a distribuci energie do různých elektrických oblastí, splňující různorodé energetické potřeby komerčních prostor, podporující běžný provoz osvětlení, kancelářského vybavení, malých spotřebičů atd. a usnadňující hladký průběh obchodních činností.
Připojení pomocného napájení průmyslového zařízení
V některých průmyslových zařízeních s vysokými požadavky na stabilitu výkonu může být použit jako pomocný komponent pro měření a distribuci výkonu, zajišťující připojení napájení pro konkrétní malá zařízení nebo plochy, zajišťující spolehlivost napájení a přesnost měření při průmyslové výrobě.
Přizpůsobení
Chápeme, že každý projekt může mít jedinečné požadavky. Naše 125A metrové zásuvky nabízejí následující možnosti přizpůsobení:
Přizpůsobení barev
Zatímco standardní vypalovaná šedá prášková polyesterová barva poskytuje vynikající odolnost proti korozi, můžeme barvu barvy přizpůsobit tak, aby odpovídala estetickým potřebám vašeho projektu nebo potřebám značky. Bez ohledu na to, zda potřebujete konkrétní odstín, který splyne s okolím elektrického panelu ve špičkových{1}}komerčních prostorách, nebo barvu, která bude ladit s motivem exteriéru vašeho domova, jsme schopni takovým požadavkům vyhovět.
Konfigurace terminálu a zapojení
V závislosti na vašem konkrétním nastavení elektrického systému můžeme přizpůsobit typy svorek a konfiguraci zapojení. Pokud máte speciální požadavky na připojení vodičů, jako jsou jedinečné velikosti svorek nebo uspořádání pro snadnější instalaci do kompaktního elektrického panelu, náš tým s vámi vytvoří řešení na míru.
Adaptace rozbočovače potrubí
Pokud váš projekt vyžaduje ne-standardní velikosti rozbočovače vedení mimo rozsah, nebo specifické návrhy rozbočovačů pro specializované rozvodné systémy, můžeme zásuvku měřiče přizpůsobit. To zajišťuje bezproblémovou integraci s vaší stávající nebo plánovanou infrastrukturou vedení.
Přizpůsobení skříně
Můžeme přizpůsobit různé velikosti metrové základny podle požadavků zákazníků.
Kompatibilita náhradních blokových sestav
Pro související údržbu a upgrady slouží naše náhradní blokové sestavy jako PB125- 5J.
Proč si vybrat naše 125A metrové zásuvky?
Zajištění kvality
Naše elektroměrové zásuvky jsou vyrobeny z-kvalitních materiálů a přísných výrobních norem a poskytují konzistentní výkon a bezpečnost.
Všestrannost
Vhodné pro řadu potřeb jednofázových elektrických měření s funkcemi, které se přizpůsobí různým scénářům instalace.
Trvanlivost
Konstrukce odolná proti korozi- a robustní konstrukce znamenají méně výměn a méně údržby, což vám z dlouhodobého hlediska šetří čas a peníze.
Flexibilita přizpůsobení
Přizpůsobte produkt svým přesným požadavkům projektu a zajistěte perfektní přizpůsobení funkčním i estetickým potřebám.
Naše továrna
Jsme vybaveni kompletním zařízením na výrobu rozvodných skříní a silným technickým a výrobním týmem. Mezitím neustále aktualizujeme a modernizujeme naše zařízení, abychom splnili různorodé potřeby zákazníků.
FAQ
Otázka: 1. Kdy mohu získat nabídku?
Odpověď: Obvykle citujeme do 24 hodin poté, co obdržíme váš dotaz. Pokud jste velmi naléhaví získat cenu, řekněte nám to, abychom zvážili prioritu vašeho dotazu.
Otázka: 2. Jak mohu získat vzorek pro kontrolu vaší kvality?
Odpověď: Po potvrzení ceny můžete požadovat vzorky ke kontrole naší kvality. Pokud potřebujete vzorky, rádi bychom poslali vzorek.
Otázka: 3. Jaké typy souborů přijímáte k tisku?
A: PDF, Core Draw, JPG s vysokým rozlišením.
Otázka: 4. Můžete pro nás udělat design?
A: Ano. Máme profesionální tým s bohatými zkušenostmi v oblasti designu a výroby.
Otázka: 5. Jak dlouho mohu očekávat, že dostanu vzorek?
A: 10 pracovních dnů pro vzorky.
Otázka: 6. A co dodací lhůta pro hromadnou výrobu?
A: 45-50 pracovních dnů pro hromadnou výrobu. Záleží na vašem množství a my se pokusíme co nejlépe vyhovět vašim potřebám.
Otázka: 7. Jaké jsou vaše dodací podmínky?
A: EXW, FOB, CIF atd.
